Pièces détachées porte de garage sectionnelle : bien choisir
Trouver les pièces détachées d'une porte de garage sectionnelle demande plus qu'une ressemblance à l'œil. Tout part d'un diagnostic de la panne et d'un relevé des bonnes références, que la pièce soit un galet, une charnière, un panneau, un ressort, un câble ou un élément de motorisation. Certains remplacements restent à votre portée, d'autres relèvent d'un professionnel.
Identifier une pièce de porte sectionnelle compatible
Chercher une pièce par son seul nom mène souvent à une erreur. Le terme « porte sectionnelle » regroupe des variantes qui diffèrent par leurs ressorts, leur montage, leur motorisation ou leur quincaillerie. Un bon remplacement commence donc par trois étapes : comprendre la panne, relever les caractéristiques de la porte, puis faire valider la référence.
Reconnaître la panne avant de commander
Avant d'acheter des pièces détachées pour porte de garage, observez sans rien démonter les rails, les galets, les panneaux, les joints et les obstacles visibles. Notez ensuite les bruits, les frottements et les points durs pendant le cycle. Sur le terrain, une porte qui se met en biais peut avoir un galet sorti du rail, mais aussi un câble endommagé ou un défaut d'équilibrage. Changer le galet ne traite alors pas forcément la cause.
Une porte motorisée demande la même prudence. Un arrêt ou une inversion de mouvement vient parfois d'une cellule photoélectrique obstruée, et non du moteur. Le diagnostic suit alors la notice de la motorisation, avant toute commande.
Relever les références et les caractéristiques
Le modèle de la porte et, si possible, son numéro de série figurent sur la plaque signalétique, la facture ou la notice. La référence du moteur, en revanche, ne remplace jamais celle de la porte. Ces informations se complètent par quelques relevés simples, réalisables sans outil et sans risque.
- Photographies d'ensemble : la porte et son mécanisme, pour situer la pièce dans le montage.
- Gros plans de la pièce : ses fixations et ses marquages, utiles quand une référence est effacée.
- Dimensions accessibles : celles de la porte et de la pièce, mesurées sans rien déposer.
- Emplacement et côté : en précisant si la gauche et la droite sont repérées depuis l'intérieur du garage.
Ces éléments permettent de rechercher des pièces de porte de garage compatibles sans démontage dangereux. Ils servent aussi de base au conseiller qui confirmera la référence.
Faire confirmer la référence avant l'achat
Une ressemblance ou une dimension identique ne prouve pas la compatibilité : les fixations, la géométrie, la charge supportée et la configuration du mécanisme comptent autant. Lorsque la référence d'origine a changé, faites confirmer la référence de substitution pour le modèle précis de votre porte. Cette vérification compte encore plus sur une porte ancienne dont l'étiquette a disparu, où une pièce simplement ressemblante ne doit jamais être présumée compatible.
Made-Automation propose des pièces détachées pour porte sectionnelle d'habitation et industrielle : arbres, accouplements, charnières, butées, parachutes de câble, poignées et coffrets de commande, réunis dans son catalogue de pièces pour porte sectionnelle. Ses experts aident à valider chaque pièce de porte sectionnelle 6 jours sur 7. La livraison annoncée est de 48 à 72 h.
Mesurer les pièces du guidage et du tablier
Une fois la panne cernée, les mesures prennent le relais. Le tablier, c'est-à-dire l'ensemble des panneaux articulés qui forment la porte de garage sectionnelle, se déplace grâce aux galets, aux charnières et aux rails. Chacune de ces pièces se compare cote par cote, et pas seulement à l'œil.

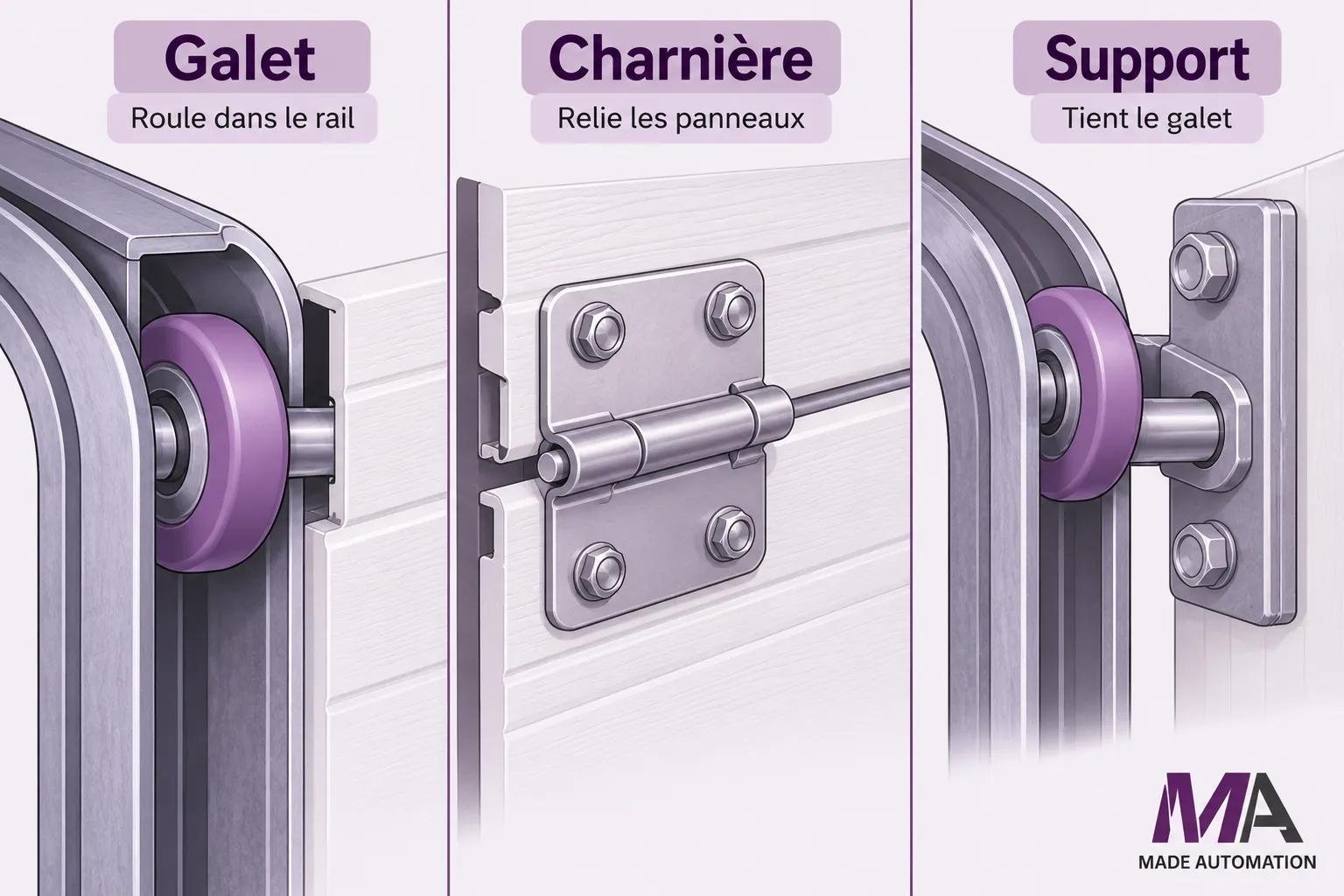

Comparer galets, roulettes et supports
Le galet, aussi appelé roulette sectionnelle, guide le tablier dans le rail. Pour le remplacer, relevez quatre cotes : le diamètre et la largeur de la roue, puis le diamètre et la longueur de son axe. Selon le poids du vantail, le choix du support compte autant : sa forme, ses fixations et la charge de la porte décident de la compatibilité, bien plus que l'aspect de la roulette.
Ces critères permettent de choisir dans la gamme de roulettes et supports de galet proposée par Made-Automation. On y trouve des roulettes en nylon, en acier zingué ou en acier galvanisé, avec des diamètres et des capacités propres à chaque modèle. Certains galets intègrent un roulement à billes, qui assure une rotation plus régulière.
Vérifier la charnière et les rails
Une charnière intermédiaire articule deux panneaux lors du passage dans la courbe. La charnière support roulette sectionnelle, placée sur le côté, assure en plus le maintien du galet latéral. Pour remplacer l'une ou l'autre, comparez l'entraxe des trous, les fixations, la géométrie, la position sur le panneau et, le cas échéant, le diamètre de l'axe reçu.
Les rails de guidage obéissent à la même logique. Avant tout changement, relevez leur profil, leurs dimensions, leur courbure, leurs perçages et leur sens de montage. Un montage à double rail horizontal comporte d'ailleurs une voie distincte pour le panneau supérieur : il ne s'échange pas avec un système à rail unique.
Choisir un panneau ou un joint adapté
Un panneau de remplacement se compare sur sa largeur, sa hauteur, son épaisseur, son profil d'emboîtement, sa finition et l'emplacement de ses charnières. Des parements en acier galvanisé ne rendent pas pour autant deux panneaux interchangeables. Le matériau commun ne dit rien de la géométrie.
Le joint bas se fixe au panneau inférieur, souvent dans un profilé de maintien. Un joint boudin doit ainsi correspondre à la forme et à la largeur de sa rainure, à son mode de fixation et à la longueur nécessaire. Une mauvaise étanchéité au sol ne vient pas toujours du joint : un défaut de niveau ou un mauvais réglage de fermeture peut aussi l'expliquer.
Choisir les organes de levage équivalents
Les ressorts, les câbles, les poulies et les tambours portent le tablier. Ces organes sont sous tension mécanique : leur identification se fait donc par relevés et photographies, jamais en démontant une pièce chargée pour la mesurer.
Identifier les ressorts de torsion ou de traction
Les ressorts d'une porte sectionnelle compensent une partie du poids du tablier. C'est pourquoi un ressort qui se monte physiquement ne garantit pas un équilibrage correct. Le poids de la porte, la hauteur de levée et les caractéristiques mécaniques entrent aussi en compte.
Les ressorts de torsion des portes sectionnelles, enroulés autour d'un arbre au-dessus de la baie, s'identifient selon la méthode du fabricant. Il faut relever le diamètre intérieur, celui du fil et celui de l'axe, la longueur du corps détendu et le sens d'enroulement.
Les ressorts de traction des portes sectionnelles, qui travaillent par allongement sur les côtés, se choisissent en revanche selon leur montage, leurs attaches et les caractéristiques de la porte. Les mesures d'un ressort de torsion ne s'y transposent pas.
Choisir le diamètre et la longueur du câble
Un câble de levage se choisit selon son diamètre, sa longueur utile, sa construction, ses terminaisons, son cheminement et le système de levage. Tout dépend de la configuration d'origine : un câble de 3 mm ne remplace pas automatiquement un câble de 2 mm. Made-Automation recommande de fixer le diamètre minimal selon le poids de la porte, d'après les repères suivants.
Made-Automation propose des câbles de levage de 3 et 4 mm vendus au mètre, présentés dans sa sélection de câbles de levage. Un câble effiloché ou présentant des fils rompus impose de changer les deux câbles, car un câble neuf associé à un câble usé peut déséquilibrer la porte.
| Diamètre du câble | Poids de porte admis |
| 3 mm (paire de câbles) | 165 kg au maximum |
| 4 mm | Jusqu'à 295 kg |
| 5 mm | 500 kg ou moins |
| 6 mm | De 500 à 750 kg au maximum |
Contrôler les autres éléments du levage
Le diamètre, la terminaison et le cheminement du câble doivent correspondre à la gorge de la poulie ou du tambour. Une poulie à double gorge équipe ainsi les montages à doubles câbles.
Les tambours, placés aux extrémités de l'arbre de torsion, guident l'enroulement des câbles. Leur gorge et leur profil dépendent notamment du type de levée et du poids du tablier.
Le support bas, relié au câble en pied de porte, participe au levage et à la sécurité. Avant son remplacement, vérifiez son côté, sa géométrie, ses fixations et les dispositifs associés.

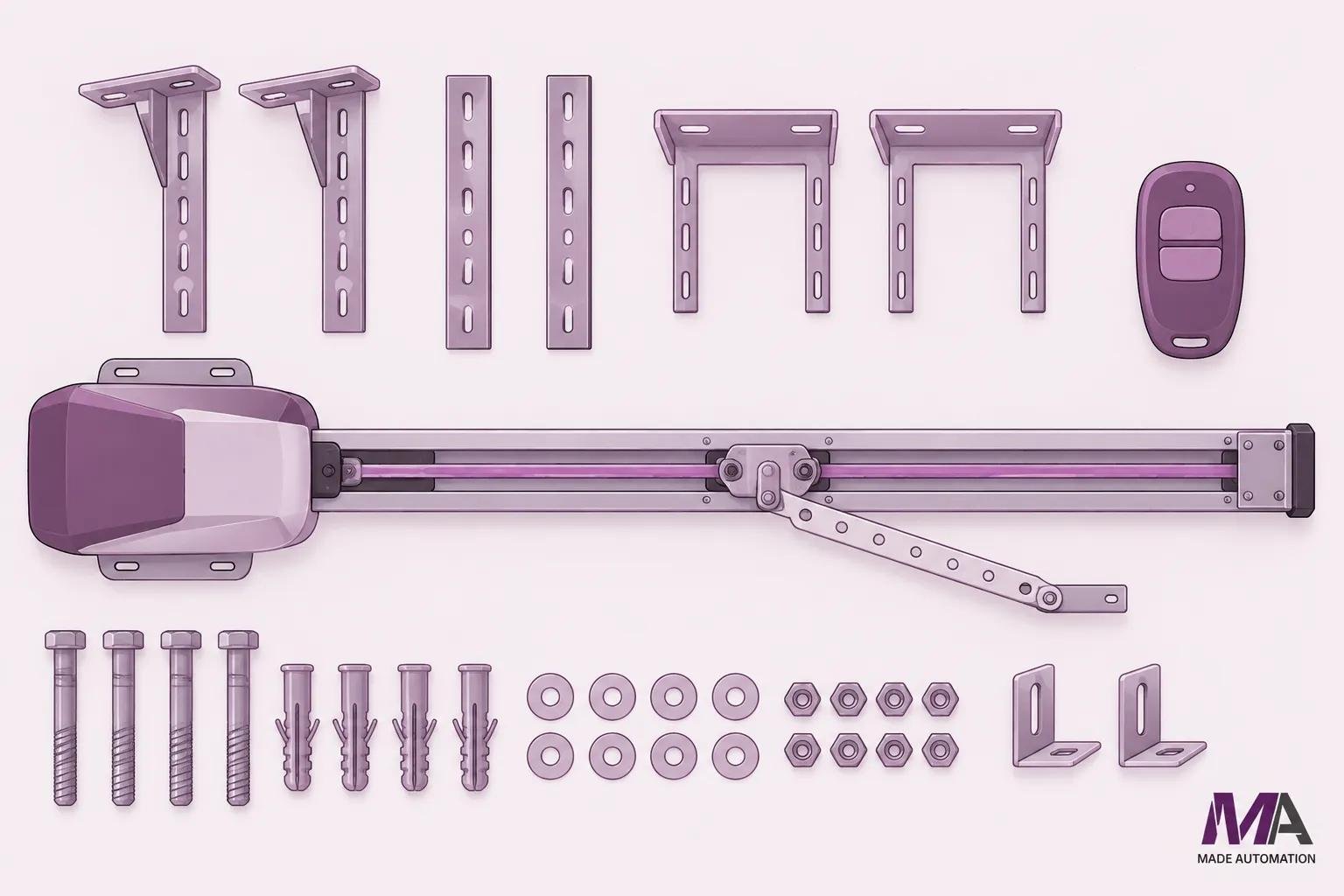

Choisir une pièce de motorisation compatible
La motorisation forme un ensemble à part, avec ses propres références. Comme pour la mécanique, chaque pièce s'identifie par le modèle exact, ici celui du moteur, et sa compatibilité dépend autant de la porte que de l'électronique.
Distinguer le moteur de ses éléments d'entraînement
Deux familles de moteurs de porte de garage équipent les portes sectionnelles. Leur choix dépend de la masse, des dimensions, de la course, de l'équilibrage et de la fréquence d'utilisation de la porte. Chacune utilise des éléments d'entraînement distincts.
- Moteur de plafond : il tire la porte par un chariot qui circule dans un rail moteur, au moyen d'une chaîne ou d'une courroie crantée.
- Bras de liaison : il relie le chariot au panneau supérieur et transmet la poussée ou la traction.
- Moteur en bout d'arbre : il agit par rotation sur le système de compensation, notamment sur les portes lourdes ou de grande dimension.
Avant de fixer le moteur, vérifiez donc que le rail et le chariot correspondent au modèle retenu. Un moteur neuf sur un rail d'une autre gamme ne fonctionne pas forcément.
Identifier les commandes et leurs générations
Pour une pièce de motorisation, relevez le modèle et la génération du moteur, ainsi que la référence du composant. Une notice disponible ne garantit pas pour autant que toutes ses pièces détachées le soient encore.
Une télécommande doit correspondre au protocole radio, à la fréquence et à la génération du récepteur. Les récepteurs connectés, raccordés aux bornes du bouton-poussoir, demandent en plus une vérification électrique du moteur avant branchement.
Une batterie de secours, de son côté, doit correspondre à la tension, à la connectique et à la référence du moteur. Le débrayage, lui, désolidarise mécaniquement la porte du moteur pour la manœuvrer à la main lors d'une coupure de courant.
Vérifier les dispositifs de détection
Point de vigilance sur le câblage : pour des détecteurs à cellules photoélectriques, contrôlez les références de l'émetteur et du récepteur, leur câblage, leur alimentation et la logique de sécurité de la carte. Un raccordement possible ne garantit pas leur reconnaissance par le moteur.
De même, un moteur plus puissant ne corrige pas une porte qui force, car le guidage, les câbles ou l'équilibrage peuvent être en cause. Selon la FFB, motoriser une porte existante suppose de contrôler son état, son fonctionnement manuel, son aptitude à être motorisée et les risques créés par l'installation.
Remplacer une pièce sans compromettre la sécurité
Le risque d'un remplacement dépend de la fonction mécanique de la pièce, et non de sa taille ou du nombre de vis. Une petite pièce de levage peut ainsi être plus dangereuse qu'un panneau entier.
Distinguer les interventions accessibles des travaux à risque
Certaines opérations restent à votre portée si la notice l'autorise et si elles ne touchent ni l'équilibrage ni les sécurités. D'autres imposent l'arrêt immédiat de la porte et l'intervention d'un professionnel.
- Joint d'étanchéité : remplaçable par l'utilisateur, en respectant le profil d'origine.
- Poignée pour porte sectionnelle : accessible, après contrôle de l'entraxe et de l'épaisseur de la porte.
- Télécommande compatible : programmable seul en suivant la notice du moteur.
- Ressort, câble ou tablier de travers : arrêt de la porte et appel à un professionnel, sans aucun essai.
Une pièce de levage déformée relève du même cas que le ressort cassé ou le câble rompu. Couper l'alimentation ne libère d'ailleurs pas l'énergie stockée dans les ressorts.
Contrôler la porte après réparation
Une réparation autorisée par la notice commence par la sécurisation de la zone. Déposez ensuite uniquement les éléments prévus, sans libérer de tension mécanique.
Une fois le kit déballé, montez la pièce dans le bon sens, avec les fixations et les couples de serrage prescrits. Vérifiez alors l'absence de jeu, de frottement et de défaut d'alignement.
Testez enfin le mouvement, les commandes et les sécurités selon la notice, sans personne dans la trajectoire de la porte. Une sécurité défectueuse impose l'arrêt du fonctionnement automatique.
Respecter les normes et obligations d'entretien
Selon l'AFNOR, la norme NF EN 13241+A2 publiée en novembre 2016 remplace la NF EN 13241-1+A1 de juin 2011, sans fournir de tableau universel de dimensions. La FFB rattache les dispositifs de sécurité motorisés à l'EN 12453. Ainsi, le marquage CE d'une pièce ne suffit pas à établir la conformité de la porte réparée.
Depuis le 1er juillet 2021, l'article R. 134-55 du Code de la construction et de l'habitation impose, pour les nouvelles portes automatiques de garage en habitation, l'arrêt d'un mouvement dangereux et l'interruption de l'automatisme en cas de sécurité défaillante. Les portes installées avant le 7 janvier 1992 suivent des prescriptions particulières. L'article R. 134-58 exige en habitation un contrat écrit d'entretien et un livret d'interventions. Sur les lieux de travail, l'arrêté du 21 décembre 1993, applicable dans sa version du 1er mai 2008, prévoit une vérification au moins chaque semestre et après défaillance.
Trouvez la pièce de votre porte sectionnelle
Galets, charnières, câbles, commandes ou photocellules : identifiez la pièce compatible avec votre porte de garage sectionnelle et remettez votre installation en service.
