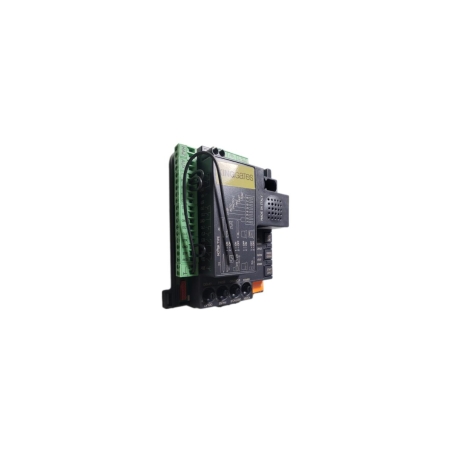

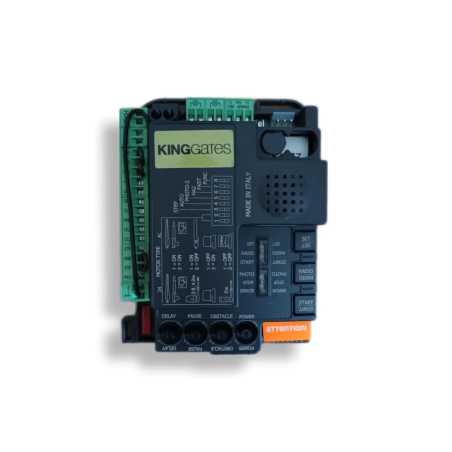

Carte King Gates STARG8-24 : restaurez votre portail sans remplacer votre moteur
La carte électronique STARG8-24 est la centrale de commande d'origine de vos motorisations 24V de la marque : Jet 24, Couper 24, Modus 24, Dynamos 24… Quand la carte électronique de commande tombe en panne, le moteur est souvent intact. Il suffit alors de remplacer la carte, sans changer tout le kit.
Elle est compatible avec toutes les motorisations King Gates 24V, pour portails battants et coulissants. Elle remplace avantageusement les anciennes cartes STAR 24 et 224. Il s'agit d'une pièce officielle, rapide à installer, avec un diagnostic simplifié et garantie 2 ans.
Carte logique de commande : elle s'alimente par un transformateur lamellaire ou toroïdal, selon la motorisation.
Gestion du mouvement : la carte électronique King Gates pilote les ralentissements en fin de course. Associée à la sécurité anti-écrasement, elle ménage la mécanique et protège les personnes.
Modèles compatibles avec la carte de commande starg8 King Gates
- Motorisations King Gates 24V battantes et coulissantes (séries Jet, Modus, King Gates Dynamos, Couper, Minimodus)
- Systèmes avec fins de course mécaniques ou magnétiques (butées ou aimants)
- Photocellules 24V et feu clignotant 24V
- Entrées sécurité 8k2 (bord sensible)
- Émetteurs : Stylo 4K/2K, Digypad, Myo C4…
Récepteur radio intégré (433,92 MHz) : vous mémorisez jusqu'à 170 émetteurs sans ajouter de module externe.
Installations non compatibles

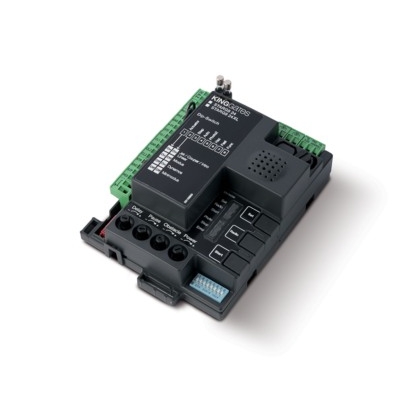

- Dynamos XL1800
- Motorisations King Gates pour porte de garage
- Motorisations 230V
Ce qu'on vérifie toujours avant de commander, c'est la référence imprimée sur la carte en place. En cas de doute, envoyez-nous une photo de votre carte actuelle par mail : nos experts vous répondent 6 jours sur 7.
Fiche technique et caractéristiques techniques
Les caractéristiques techniques de la carte STARG8-24 permettent de vérifier qu'elle correspond à votre installation :
| Caractéristique |
Spécification |
| Tension alimentation |
24V DC |
| Puissance moteur |
Max 70W / moteur |
| Fréquence radio |
433.92 MHz |
| Capacité mémoire radio |
170 émetteurs |
| Sortie feu clignotant |
24V DC – 15W max |
| Sortie accessoires |
24V DC – 10W max |
| Température |
-20°C à +55°C |
| Norme sécurité |
Conforme EN12453 |
| Type de portail |
Battant & Coulissant 24V |
| Caractéristique |
Spécification |
| Tension alimentation |
24V DC |
| Transformateur |
Lamellaire ou toroïdal selon la motorisation |
| Puissance moteur |
Max 70W / moteur |
| Fréquence radio |
433.92 MHz |
| Capacité mémoire radio |
170 émetteurs |
| Sortie feu clignotant |
24V DC – 15W max |
| Sortie accessoires |
24V DC – 10W max |
| Température |
-20°C à +55°C |
| Norme sécurité |
Conforme EN12453 |
| Type de portail |
Battant & Coulissant 24V |
| Garantie |
2 ans |
Caractéristiques principales de la carte King Gates
- Des entrées dédiées aux photocellules (PHO1 et PHO2) et aux bords sensibles.
- Une programmation intuitive par potentiomètres (trimmers) et dip-switches, selon votre motorisation.
- Une ouverture piéton programmable : vous passez à pied sans ouvrir tout le portail coulissant ou les deux vantaux.
- Des LED embarquées qui affichent l'état des entrées et les éventuelles erreurs.
Diagnostic par LED : sur la carte STARG8-24, une entrée en défaut se repère d'un coup d'œil, par exemple une photocellule mal alignée.
Installation simplifiée de votre carte King Gates
- Coupez l'alimentation
- Remplacez la carte (bornier repéré)
- Lancez l'auto-apprentissage (voir la notice de votre motorisation)
- Testez les sécurités
- Programmez vos télécommandes
La carte permet d'ajuster les réglages selon votre configuration :
- Force et vitesse (POWER) : la puissance moteur s'adapte au poids du portail.
- Sensibilité aux obstacles (OBS) : la détection d'effort protège les personnes et les biens.
- Temps de pause (PAUSE) : la fermeture automatique se règle de 0 à 180 secondes.
- Décalage des battants (DELAY) : il gère l'ordre d'ouverture et de fermeture des portails à deux vantaux.
Temps moyen de remplacement : 20 à 40 minutes.
Attention : coupez toujours l'alimentation secteur avant d'intervenir sur la carte
Toute intervention sur la carte se fait hors tension, y compris un simple réglage des trimmers ou des dip-switches.
