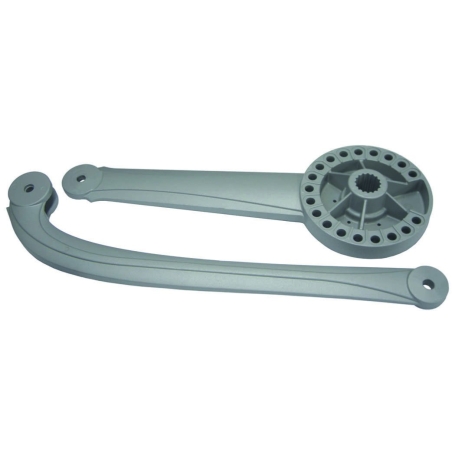

Bras articulé King Gates MO Link 420 pour moteur Modus
Le MO Link 420 King Gates est le bras articulé assurant la liaison mécanique entre un moteur de la gamme Modus et le vantail du portail battant.
Il est compatible avec les motorisations King Gates Modus 280 et Modus 420 et peut être utilisé aussi bien dans le cadre d’une installation neuve que pour le remplacement d’un bras existant.
Important : bras standard des kits Modus
Le bras MO Link 420 est le bras standard fourni avec les kits King Gates Modus Kit 280 et Modus Kit 420 XL.
Les autres modèles de bras proposés pour la gamme Modus correspondent à des configurations particulières ou à des kits spécifiques.
Cette référence vendue à l’unité est principalement destinée :
- au remplacement d’un bras endommagé ou usé
- à une installation composée à partir de moteurs vendus séparément
Compatibilité
Le bras MO Link 420 est prévu pour les moteurs :
- King Gates Modus 280 MA
- King Gates Modus 280 SL
- King Gates Modus 420 MA
- King Gates Modus 420 SL
Il permet la liaison entre le motoréducteur et le vantail du portail.
Comment reconnaître le bras MO Link 420 ?

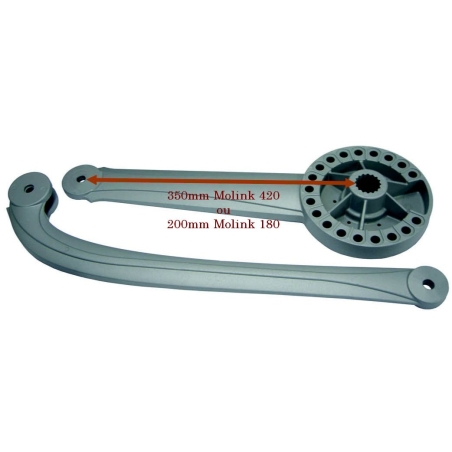

Le MO Link 420 peut facilement être différencié des versions plus courtes grâce aux dimensions de la partie située côté moteur.
Sur le MO Link 420, la distance entre l’axe d’engrenage venant se fixer sur le moteur et l’extrémité de la première partie du bras est d’environ 350 mm.
À titre de comparaison, sur une version plus courte comme le MO Link 180, cette même partie mesure environ 200 mm.
Ce repère permet de reconnaître rapidement le modèle :
- environ 350 mm sur le MO Link 420
- environ 200 mm sur le MO Link 180
Selon la façon dont la mesure est prise, quelques millimètres d’écart peuvent naturellement être constatés. L’important est surtout la différence nette entre les deux longueurs.

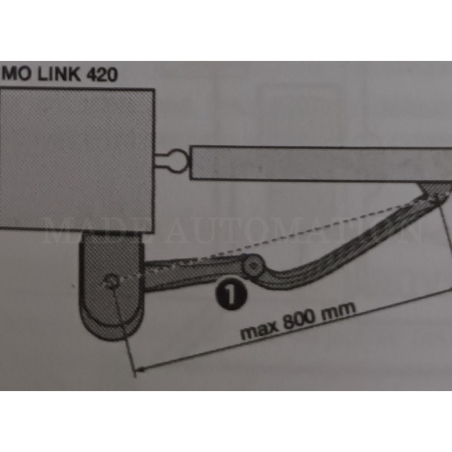

La longueur totale du bras articulé en position déployée peut atteindre environ 800 mm.
Fonction du bras MO Link 420
Le MO Link 420 transmet le mouvement du moteur au vantail.
Sa conception articulée accompagne le mouvement d’ouverture et de fermeture du portail et permet d’adapter la motorisation à la géométrie du pilier et du vantail.
Le respect des cotes de montage recommandées par King Gates est indispensable afin de garantir un fonctionnement correct de la motorisation.
Idéal pour un remplacement
Le MO Link 420 est particulièrement adapté au remplacement d’un bras existant sur une motorisation Modus.
Si votre installation provient d’un kit standard Modus 280 ou Modus 420 XL, il s’agit du bras monté d’origine dans le kit.
Avant commande, vous pouvez vérifier votre modèle en contrôlant :
- la référence de votre motorisation
- la forme du bras
- la longueur de la partie côté moteur
- les dimensions indiquées sur les schémas présents sur cette fiche
Caractéristiques principales
- Marque : King Gates
- Référence : MO Link 420
- Type : bras articulé de motorisation
- Utilisation : portail battant
- Compatibilité : Modus 280 et Modus 420
- Installation : liaison entre le moteur et le vantail
- Longueur de la partie côté moteur : environ 350 mm
- Longueur totale déployée : jusqu’à environ 800 mm
- Fourni d’origine dans les Modus Kit 280 et Modus Kit 420 XL
- Pièce d’origine King Gates
En cas de doute sur la compatibilité avec votre motorisation Modus, notre équipe technique peut vous conseiller avant votre commande.
