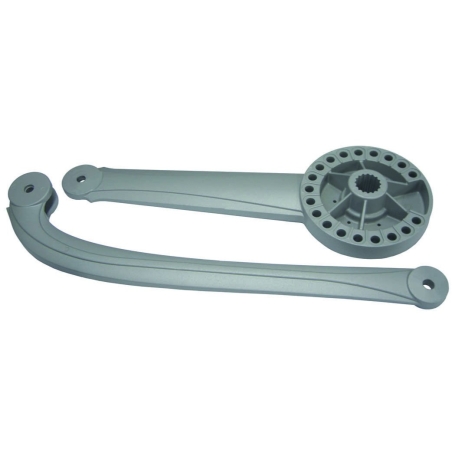

Bras articulé King Gates MO Link 180 pour moteur Modus
Le MO Link 180 King Gates est un bras articulé court destiné aux motorisations de la gamme Modus.
Il assure la liaison mécanique entre le moteur et le vantail du portail battant et est conçu pour les installations nécessitant une géométrie plus compacte que celle du bras standard MO Link 420.
Important : version spécifique, différente du bras standard Modus
Le MO Link 180 n’est pas le bras monté d’origine dans les kits Modus standards King Gates.
Les kits standards de la gamme Modus sont fournis avec le MO Link 420, aussi bien sur les versions Modus 280 que Modus 420 XL.
Le MO Link 180 correspond donc à une configuration spécifique, utilisée lorsque l’installation nécessite un bras plus court, notamment en fonction de la géométrie du portail ou des contraintes d’implantation.
Cette référence vendue à l’unité est principalement destinée :
- au remplacement d’un MO Link 180 existant
- à une installation spécifique nécessitant un bras plus court
- à une configuration Modus différente du montage standard
- à une installation composée à partir de moteurs vendus séparément
Compatibilité
Le bras MO Link 180 est destiné aux motorisations de la gamme King Gates Modus.
Il assure la liaison entre le motoréducteur et le vantail du portail.
Avant commande, il est important de vérifier le type de bras présent sur votre installation, car les kits standards Modus sont normalement équipés du MO Link 420.
Comment reconnaître le bras MO Link 180 ?

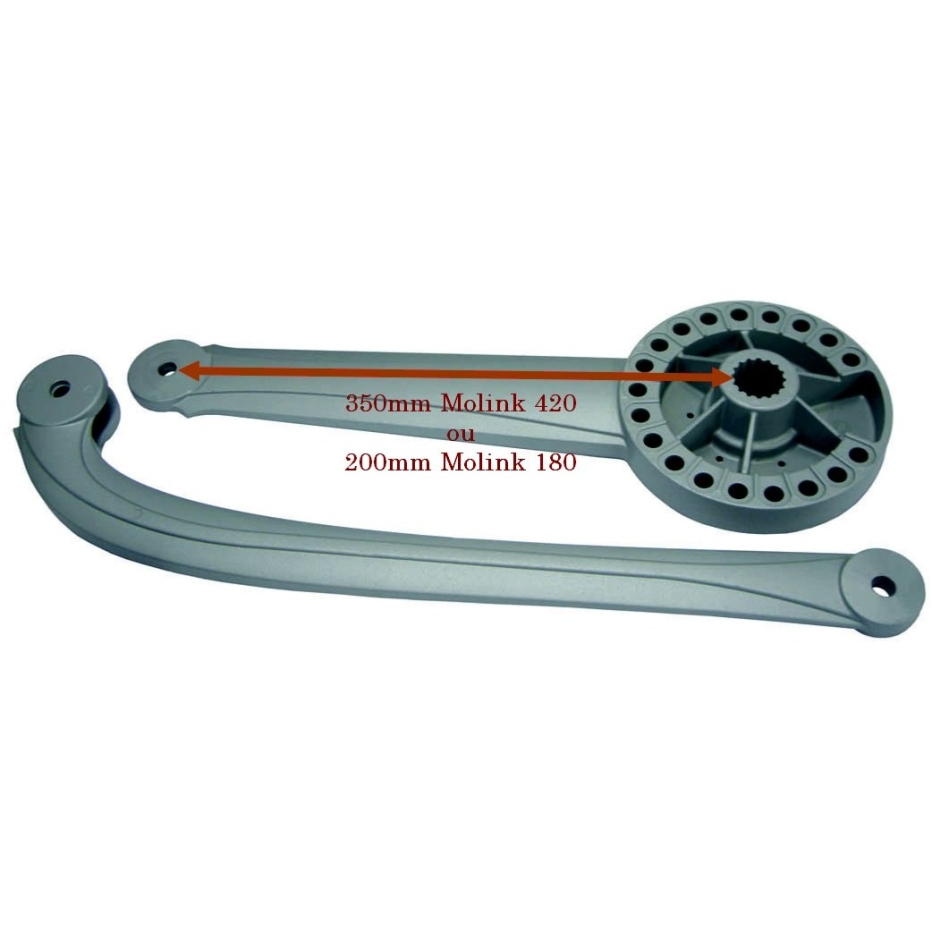

Le MO Link 180 se distingue facilement du MO Link 420 par la longueur de la partie située côté moteur.
Sur le MO Link 180, la distance entre l’axe d’engrenage venant se fixer sur le moteur et l’extrémité de la première partie du bras est d’environ 200 mm.
À titre de comparaison, cette même partie mesure environ 350 mm sur le MO Link 420.
Ce repère permet de différencier rapidement les deux versions :
- environ 200 mm : MO Link 180
- environ 350 mm : MO Link 420
Si la partie côté moteur mesure autour de 200 mm, vous êtes donc sur la version courte MO Link 180.
Selon la manière dont la mesure est prise, quelques millimètres d’écart peuvent naturellement être constatés. L’important est surtout la différence nette de longueur entre les deux versions.
Fonction du bras MO Link 180
Le MO Link 180 transmet le mouvement du moteur au vantail du portail.
Sa conception articulée accompagne le mouvement d’ouverture et de fermeture tout en permettant d’adapter la motorisation à certaines configurations spécifiques de piliers ou de vantaux.
Sa longueur réduite permet notamment de répondre aux installations pour lesquelles le bras standard MO Link 420 n’est pas adapté.
Le respect des cotes de montage recommandées par King Gates est indispensable afin de garantir un fonctionnement correct de la motorisation.
Idéal pour un remplacement
Le MO Link 180 est particulièrement adapté au remplacement d’un bras court déjà présent sur une installation Modus.
Avant commande, il est recommandé de vérifier :
- la référence de votre motorisation
- la forme du bras
- la longueur de la partie côté moteur
- les dimensions indiquées sur les schémas présents sur cette fiche
Si votre motorisation provient d’un kit Modus standard King Gates, vérifiez bien votre bras avant commande : le modèle monté d’origine est normalement le MO Link 420.
Caractéristiques principales
- Marque : King Gates
- Référence : MO Link 180
- Type : bras articulé court de motorisation
- Utilisation : portail battant
- Gamme : Modus
- Installation : liaison entre le moteur et le vantail
- Longueur de la partie côté moteur : environ 200 mm

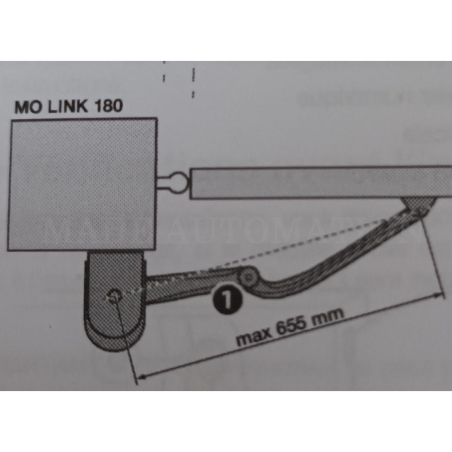

- Longueur totale déployée : jusqu’à environ 655 mm
- Version spécifique pour configurations particulières
- Pièce King Gates
En cas de doute entre le MO Link 180 et le MO Link 420, la mesure de la partie côté moteur permet généralement de les différencier rapidement.
